Mjerač za zaštitne mjere METRATESTER 5-3P

SKU: METRATESTER 5-3P Kategorija:

2.325,55

PDV uračunat u cijenu

VDE Tester METRATESTER 5-3P
Tester za ispitivanje uređaja prema DIN VDE 0701 i 0702 (korištenje kao ispitna ploča prema DIN VDE 0104 moguće / Ispitni kovčeg za 1-fazne i 3-fazne pogonske uređaje)

Dostupno uz narudžbu



Usporedi

Opis

Mjerač za zaštitne mjere METRATESTER 5-3P

Tester za ispitivanje električne sigurnosti jedno- i trofaznih električnih uređaja. Prema odredbama ispitiva se: otpor zaštitnog vodiča, otpor izolacije, nadomjesna odvodna struja, diferencijska struja, dodirna struja, struja zaštitnog vodiča. Tester 5-3P odgovara „odredbama za radioničku opremu elektroinstalacijskih pogona“.
Napajanje uređaja može, prema potrebi, biti preko jednog od dva odgovarajuća mrežna priključna kabla: iz šuko-utičnice ili iz 16 A CEE-trofazne priključnice.
DIN VDE mjerenja bez napajanja iz mreže: otpor zaštitnog vodiča, otpor izolacije, nadomjesna odvodna struja. DIN VDE mjerenja sa napajanjem iz mreže na svim jedno- i trofaznim uređajima: diferencijska struja, dodirna struja. Ispitivanje funkcija uređaja vrši se mjerenjem potrošnje struje i napona u fazama L1/ L2/ L3. Zaštitni vodič mjeri se prema DIN VDE 0104 („točno“). Preko kontaktne površine za kontakt prsta moguće je ispitivanje potencijala zaštitnog vodiča. Signalna svjetiljka PE svijetli ako diferencija potencijala između dodirnute kontaktne površine i zaštitnog kontakta na mrežnoj utičnici iznosi više od 100 V. Mjerenje diferencijske struje odgovara odredbama za ponovljena ispitivanja prema DIN VDE 0702.

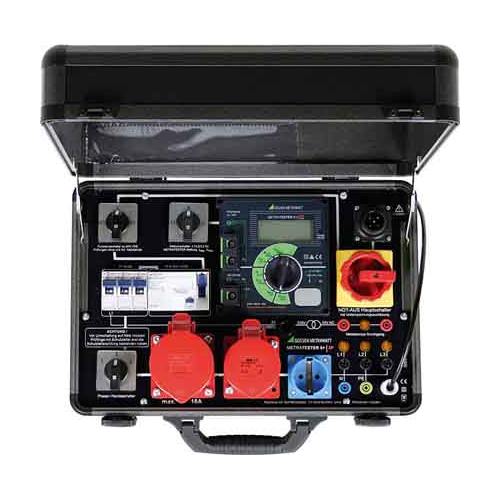

Sve mjerne vrijednosti se prikazuju na dobro čitljivom velikom digitalnom zaslonu. Pored toga se prekoračenja graničnih vrijednosti signaliziraju optički i djelomično akustički. Tester isporučujemo u ispitnom kovčegu sa aluminijskim okvirom, pri čemu je poklopac odvojiv. Odgovarajuće priključne adaptere i uputstvo za uporabu moguće je pospremiti u kovčeg. Prijenos mjernih vrijednosti moguće je izvesti radijskim prijenosom korištenjem seta radijskog prijemnika FE 5. Radio-sučelje omogućava komfortabilno protokoliranje svih mjernih vrijednosti, prijenosom podataka na notebook ili PC. Određena mjerna vrijednost se pritiskom na tipku potvrđuje i prenosi pomoću radio-sučelja na PC te se pomoću PC-Software PC.doc-win ovi podaci mogu pohraniti, pripremiti za protokol i ispisati na pisač.

Specifikacije

SPECIFIKACIJE

Električna sigurnost

Zaštitna klasa I

Prenaponska kategorija

300 V CAT II

FI-dodatna zaštita

FI-zaštitna sklopka 4-polna 25 A 30   mA na mrežnim utičnicama ispitne ploče

Osigurači

Ispitna ploča: 3 x B16 /   Ispitni uređaj: 1 x T 0.1/ 250G

Napajanje

Mrežni napon 230 / 400 V 50 Hz

Priključci za mrežu odabirljivo

– Mrežni kabel za standardnu šuko utičnicu      1P+N+PE 230 V/16 A   – 5-polni CEE-mrežni kabel      3P+N+PE 400 V/16 A

Prolazna snaga

Potrošnja po fazi 16/20 A 10 min

Priključci

1 CEE-utičnica 3P+N+PE 16 A 400 V   1 CEE-utičnica 1P+N+PE 16 A 230 V   1 šuko utičnica 1P+N+PE 16 A 230 V   5 sigurnosnih utičnica L1/L2/L3/N i PE za      ispitivanje uređaja bez prikljkučnog   utikača   2 sigurnosne utičnice za ispitivanje provodljivosti

Radni uvjeti

U radu: -10 ... + 55  °C   Skladištenje: -25 ... + 70  °C   Vlaga zraka max. 75 %, isključiti rošenje   Nadmorska visina do 2000 m

Mjesto korištenja

u unutarnjim prostorijama, kod vanjskog   korištenja samo unutar navedenih radnih uvjeta

Prikaz

0 ... 1999 digita, 3½ znamenke

Visina znamenki

17 mm

Prekoračenje područja

signalizira prikazom „OL“

Pregrijavanje

Kod dugotrajnog kratkog spoja:   segmenti „RISO“ i „MOHM“ titraju

Pribor

Klikom na šifru proizvoda otvaraju se kompletni podaci i cijene!

VL-2

Adapter

AT-3-63

Adapter

KS-13

Set kablova

Z745G

Sonda

Z714A

Software PC.doc-WORD
